Rola kotwienia rusztowania – kiedy, jak i czym?

Czym jest kotwienie rusztowania?

Kotwienie to sposób trwałego lub tymczasowego połączenia rusztowania z budynkiem w celu:

• stabilizacji konstrukcji,
• zabezpieczenia przed przewróceniem,
• ograniczenia wychyleń i drgań,
• zwiększenia odporności na wiatr oraz obciążenia robocze.

Bez odpowiedniego kotwienia rusztowanie może utracić stabilność – szczególnie przy dużej wysokości lub silnym wietrze.

Kiedy kotwienie rusztowania jest wymagane?

W praktyce większość rusztowań elewacyjnych wymaga kotwienia. Obowiązek ten wynika:

• z instrukcji producenta,
• projektu technicznego,
• obliczeń statycznych,
• warunków montażu.

Kotwienie jest szczególnie ważne gdy:

• rusztowanie ma dużą wysokość,
• elewacja jest narażona na silny wiatr,
• stosowane są siatki ochronne lub plandeki,
• konstrukcja stoi na nierównym podłożu,
• rusztowanie jest częściowo osłonięte lub nieregularne.

Co wpływa na rozmieszczenie kotew?

Rozmieszczenie punktów kotwiących nigdy nie powinno być przypadkowe. Uwzględnia się m.in.:

• wysokość rusztowania,
• szerokość konstrukcji,
• rodzaj elewacji,
• przewidywane obciążenia,
• strefę wiatrową,
• obecność siatek lub reklam.

Ważna zasada

Kotwienie musi być wykonywane zgodnie z:

• instrukcją producenta rusztowania,
• projektem technicznym,
• zasadami montażu określonymi w dokumentacji.

Samowolne zmiany liczby lub rozmieszczenia kotew są bardzo niebezpieczne.

Najczęściej stosowane rodzaje kotew do rusztowań

Na rynku stosuje się kilka podstawowych rozwiązań. Wybór odpowiedniego sposobu kotwienia zależy od:

• rodzaju elewacji,
• wysokości rusztowania,
• przewidywanych obciążeń,
• warunków atmosferycznych,
• zaleceń producenta systemu rusztowaniowego.

Przykładowe rodzaje kotwienia rusztowań

1. Kotwa pojedyncza

Najczęściej stosowany sposób kotwienia przy standardowych rusztowaniach elewacyjnych. Konstrukcja mocowana jest do ściany za pomocą pojedynczego punktu kotwiącego.

Zastosowanie: standardowe elewacje, niewielkie obciążenia, typowe prace elewacyjne.

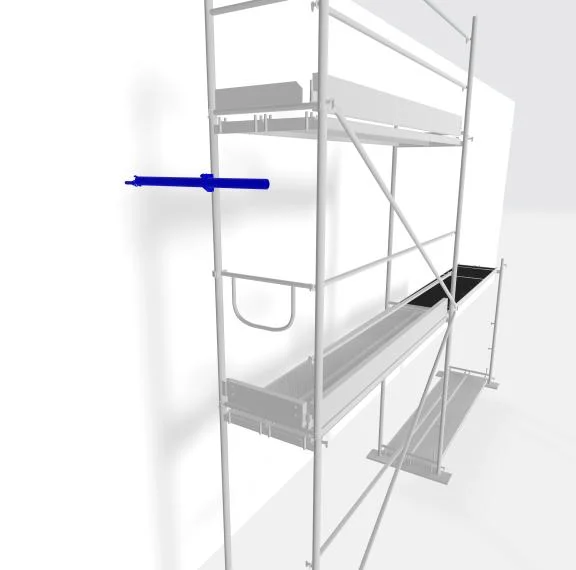

Rys. 1: Kotwa pojedyncza (krótka) – typowe rozwiązanie dla standardowych rusztowań

2. Kotwa typu V

Kotwienie wykonywane przy użyciu dwóch rur ustawionych pod kątem, tworzących kształt litery „V”. Rozwiązanie stosowane tam, gdzie wymagane jest większe usztywnienie konstrukcji.

Zastosowanie: wysokie rusztowania, elewacje narażone na silny wiatr, rusztowania z siatkami ochronnymi lub reklamami.

Rys. 2: Kotwa typu V – zwiększa sztywność przy wysokich konstrukcjach

3. Kotwa długa

Bardzo stabilne rozwiązanie stosowane w bardziej wymagających konstrukcjach. Kotwienie przechodzi przez dwa pionowe elementy ramy rusztowania, co zwiększa sztywność całego układu.

Zastosowanie: duże obciążenia, wysokie konstrukcje, miejsca wymagające dodatkowej stabilizacji.

Rys. 3: Kotwa długa – maksymalna stabilność dla wymagających konstrukcji

Najczęściej stosowane rodzaje mocowań

Kotwy mechaniczne

Najczęściej stosowane w: betonie, cegle pełnej, mocnych podłożach mineralnych. Działają poprzez rozprężenie elementu mocującego w otworze.

Kotwy chemiczne

Wykorzystywane tam, gdzie: podłoże jest słabsze, wymagana jest większa nośność, elewacja jest bardziej wymagająca. Kotwa mocowana jest przy użyciu specjalnej żywicy.

Kotwy przezokienne

Stosowane głównie: przy termomodernizacjach, gdy nie można wiercić w elewacji, w budynkach zabytkowych.

Najczęstsze błędy przy kotwieniu rusztowań

Nieprawidłowe kotwienie to jedna z głównych przyczyn zagrożeń na budowie.

Najczęstsze błędy:

• zbyt mała liczba kotew,
• mocowanie do słabego podłoża,
• brak kotew narożnych,
• stosowanie przypadkowych elementów mocujących,
• demontaż kotew podczas prac elewacyjnych,
• brak kontroli po silnym wietrze.

Czy każde rusztowanie wymaga projektu kotwienia?

Nie zawsze.

Projekt jest wymagany szczególnie gdy:

• rusztowanie ma nietypową konstrukcję,
• przekraczane są standardowe wysokości,
• stosowane są siatki lub reklamy wielkopowierzchniowe,
• konstrukcja ma być mocno obciążona,
• rusztowanie montowane jest na skomplikowanej elewacji.

W prostszych przypadkach wystarcza dokumentacja producenta.

Kontrola kotwienia – o czym trzeba pamiętać?

Kotwy powinny być regularnie sprawdzane:

• po montażu,
• po silnym wietrze,
• po przerwach w pracy,
• po modyfikacji konstrukcji.

Każde poluzowanie lub uszkodzenie mocowania powinno zostać natychmiast usunięte.

Podsumowanie – kotwienie to podstawa bezpieczeństwa

Kotwienie rusztowania nie jest dodatkiem, ale jednym z najważniejszych elementów całej konstrukcji.

Prawidłowo wykonane:

• ✅ stabilizuje rusztowanie,
• ✅ zwiększa bezpieczeństwo pracowników,
• ✅ chroni przechodniów i otoczenie,
• ✅ zmniejsza ryzyko przewrócenia konstrukcji.

Dlatego zawsze należy:

• stosować odpowiednie systemy mocujące,
• przestrzegać dokumentacji technicznej,
• wykonywać regularne kontrole,
• unikać prowizorycznych rozwiązań.
